华上多级洗涤塔简介

华上多级洗涤塔用于气体吸收的设备，在喷淋塔内，液体呈分散相，气体为连续相，一般气液比较小，适用于极快或快速化学反应的吸收过程。喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

华上多级洗涤塔工作原理

>>华上多级洗涤塔工作原理
系统之风机组将收集到的废气吸入洗涤塔内，流经填充层段（气/液接触反应之介质），让废气与填充物表面流动的药液（洗涤液）充分接触，以吸附废气中所含的酸性或碱性污物。
洗涤后，废液收集至集水槽中，再排放至废水系统处理。塔内气体由风机送入，气体由下向上。吸收液由耐酸泵打入塔顶通过布液装置均匀向下喷淋，形成逆流吸收，中和后的气体经塔内除雾段后，经烟筒排入大气，不同的酸性气体采用不同的吸收液体吸收。采用氢氧化钠（NaOH）溶液做吸收中和液，当溶液浓度2-6%时净化（HCL）酸雾（初始浓度<400㎎/m3）效率可达98%以上；净化（H2SO4）酸雾（初始浓度<300㎎/m3)效率可达97%以上;净化硝酸(HNO3)酸雾(初始浓度<100㎎/m3)效率可达90%以上。

华上多级洗涤塔系统组成

常规多级洗涤塔结构概括为：一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

1.除雾层：
一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为了提高除雾效能，我司生产的喷淋塔可加装板式除雾器。
2.喷淋层：
喷淋层是由喷淋管和喷嘴组成，根据喷淋塔直径大小，设置喷淋管和喷嘴的密度不同。使用优异喷嘴，喷雾均匀且流量大不易堵塞。
3.填料层：
填料层是在除雾层和喷淋层之上，置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。
4.视窗：
又称检测口，通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及更换填料、检修喷嘴。
5.活接球阀：
主要是控制循环水的开关。
除此之外，循环水箱也是喷淋塔重要组成部分，水箱可以灵活设置，与喷淋塔塔体连接或者不连接。

华上多级洗涤塔技术特点

>>华上多级洗涤塔优势
①废气处理设备运转条件佳：依据废气的性质(粘度、温度、湿度、压力、可燃性、毒性、稳定性和气体种类等)规划安全可靠的废气处理设备；
②强度高、占地面积小：制作方便、便于安装检修、强度高、占地面积小。喷淋形式采用两层或三层填料，三级喷淋，使气液更充分接触，提高净化效率。本塔配用玻璃钢离心通风机和防腐水泵即可；
③设有故障报警，便于管理与维护：本塔可配备气体在线分析仪、PH控制计、差压变送器、压力传感器、流量传感器、电导率仪、液位控制计、电磁阀、变频器及控制柜等组成的控制系统，以上控制情况均以数字形式显示在显示器界面上，使管理人员一目了然，并有故障报警，便于管理与维护；
④使用寿命长、操作方便：需求设备构造简略，操作方便，便于替换吸收剂、吸附剂或催化剂等；
⑤经济性强：我们优先考虑设备的制作、装置、运转和维护费用以及废气合格处理问题，不会形成二次污染。

华上多级洗涤塔适用领域

● 可广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业过程中排放的酸、碱性废气的净化处理。如调味食品、制酸、酸洗、电镀、电解等。
● 可广泛适用于印刷、蓄电池、有色金属冶炼、军工等行业铅烟尘或汞蒸汽的污染控制，以及化工、冶炼、电镀、显像管、印染、制药、仪表、电子元件，机械制造等待业的酸洗废气或其它废气净化。
● 除尘领域中，洗涤塔可作为湿式除尘器，尤其适用于含尘浓度不高但气体含有一定毒性的场合，只要选择配置合理，净化后的气体均可达到国家排放标准。

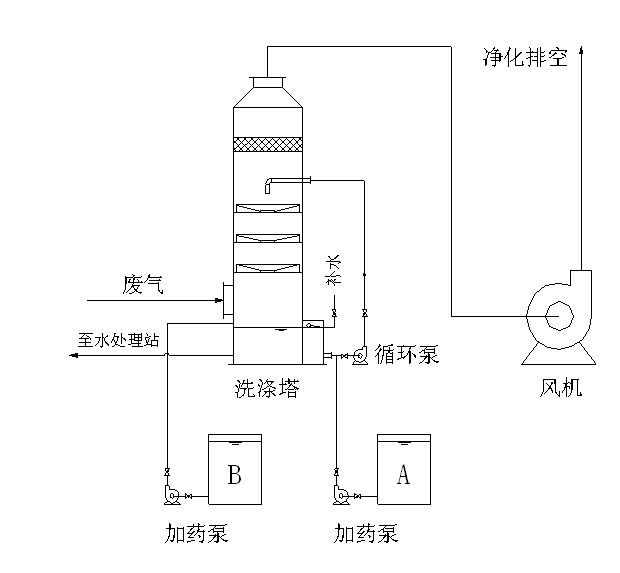

华上多级洗涤塔设备工艺图

多级洗涤塔示意图

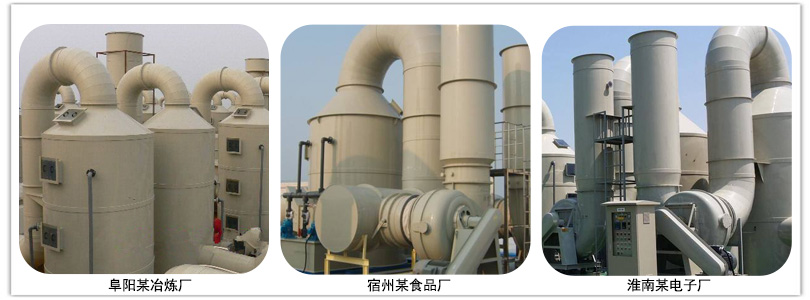

华上多级洗涤塔案例
